一、簡介

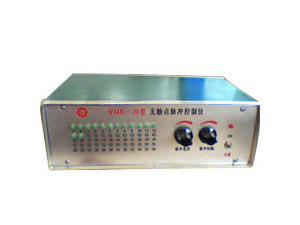

JMK-20型無觸點集成脈沖控制儀（器），設計了數字設定電路（即10型機10門輸出任意設定。20型機20門輸出、10門任意設定）。便用時可在全部輸出門數范圍內選取所需要的門數，兩機顯示采用LED共陰數碼管，美觀清晰。
二、主要技術指標
1、脈沖間隔：0.8秒-30秒
2、脈沖寬度：0.01秒-0.5秒
3、使用溫度：-20℃-45℃
4、電源電壓：220V 50HZ ±20%
5、輸出電壓：24V 36V 110V 220V
6、整機功耗：≤40W
7、外型尺寸：100×200×300mm
8、重 量：約3kg
三、使用
1、JMK-20型無觸點集成脈沖控制儀將帶輸出線的矩型插頭插入機箱后部插孔內，輸出線的一端分別與電磁閥的一端相連接，電磁閥的另一端接在公共線上，公共線一般排在_后，導線顏色為紅色。
2、將電源插頭插入220V交流電源。
3、打開電源開關指標燈應亮。
4、調節脈沖間隔和脈沖寬度旋鈕達適當為止。
