除塵器売體結構形式
除塵器売體結構形式除塵器売體結構形式,可分為板式結構、骨架式結構及圓筒結構,在板式和骨架式売體結構基礎上的輕鋼結構売體也已經在工程中應用
一板式売體結構
袋式
除塵設備的板式結構,通常在高度方向,如布袋長度在6m以下,可一塊到頂,如近些年來我國在建筑材料上增加了許多新產品, 與除塵器鋼結構有關的有薄壁冷彎型鋼（代替舊工、精、角鋼）及軋制 H型鋼（代持三塊板接的工型鋼）,連接上有高強度螺栓（代替部分焊接連接）等.這些新產品,國外已使用多年,但國內的普及時間較短。
根據發展情況看、 今后
除塵設備的結構可以用冷彎型鋼做上部結構即箱體及箱體以上, 下部框架及操作平臺等可以用軋制工字型制,并采用高強螺栓連接, 這樣上面箱體可以拼好后吊裝, 下面框架橫梁平合用螺栓一把完事, 大大提高了建設速度.
二骨架式売體結構
此類結構的濾袋室箱體由立柱及橫梁構成, 箱體四周設立柱, 立柱間有多道橫梁連接, 再同壁板貼在梁柱上形成封閉箱體之圍護, 過去梁柱式結構多用于反吹風式的除塵器設備中,由于屋頂排風管、反吹風管及換向三通閥等設備,又要懸吊許多濾袋的重量,所以在箱體頂部做一個大桁架, 上弦支承屋面設備, 下弦吊掛濾袋, 多道橫梁則承受內壓及外部風載,將工字形梁臥放.箱體柱則將屋面及濾袋的垂直荷裁傳到下部大立柱去。
這種上部箱體結構形式優點是箱體內都不設支撐, 可以多布置濾袋, 濾袋間的凈空較大,通氣性好,檢査也較方便,整個箱體較結實,剛度也較大,但其缺點是耗鋼量較大,增加設備重量,而且壁板裁成一塊塊現場施焊,很費工時,
三、輕鋼結構売體
這種型式的結構往往來用冷彎薄型鋼作箱體骨架, 濾袋室四周用4 ~5mm的薄鋼板作封閉式圍護, 薄板靠冷彎方管加強與壁板相貼, 用間斷焊焊上, 在垂直方管的方向用扁鋼將壁板分割成小塊, 使之能滿足在設計內力下的強度及撓度的要求, 在箱體內部在縱橫兩個方向也用方管作支撐桿, 支撐桿在平面上的布置及箱體高度方向設幾道, 要視箱體的大小、 內壓的高低而定, 從一些工程實例, 可看出多種布置的端貌, 如果設備的內部負壓正常運轉為500OPa,事故時可達800OPa（風機故障或操作故障）,
冷彎型鋼是采用薄鋼板冷彎成型,先彎成槽形“L”,再成方形“口”.然后用高頻電焊機焊接封口,冷彎型鋼也有角鋼和槽形鋼,還有帶卷邊的 C型鋼,工程用的大部分方形及長方形鋼,其優點是剛度大,兩端封上是單面銹蝕,除塵設備一般受力不大,采用這種輕質剛強的材料能發揮其優點,

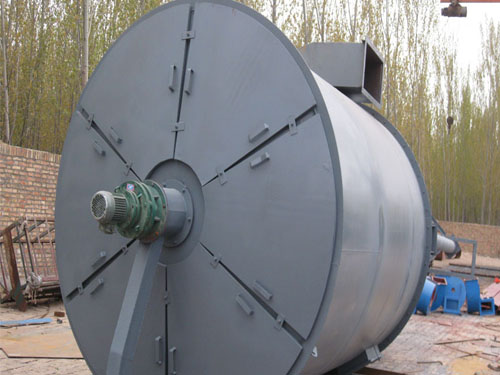

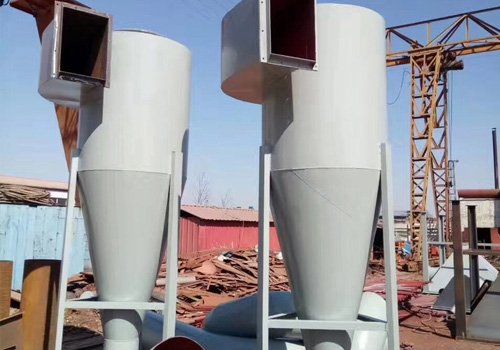

四、圓筒形結構
從結構科學和運行安全考慮, 特別是在耐壓的場合把除塵器売體設計成圓筒是合理的。從現狀看, 小型除塵器和凈化可燃?xì)怏w的除塵器往往設計成圓筒形, 如高爐煤氣用袋式除塵器和電
除塵器等 。
