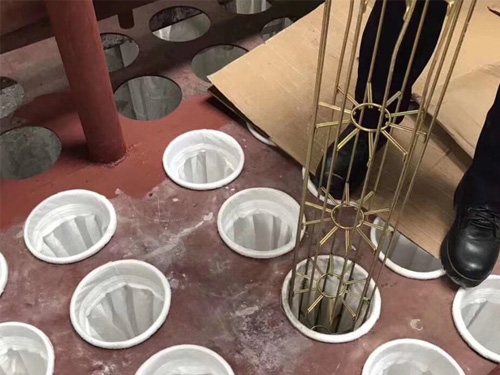

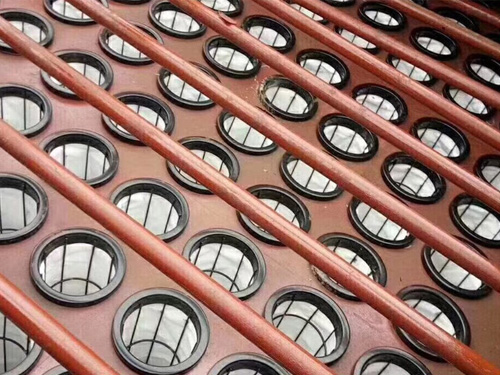

布袋除塵器的花板是指開有大小相同安裝濾袋孔又能分隔上箱體和中箱體的鋼隔板。在花板設計中主要是布置濾袋孔的距離, 該間距與袋徑、 袋長、 粉塵性質、 過濾速度等因素有關。 例如,某臺袋式除塵器,其袋中心距離壁板是250mm,噴吹管上噴吹距離是200mm,袋直徑160mm,長度6m。由于袋與袋之間距離只有40mm,濾袋底部相互碰撞磨損,在運行數月內部分濾袋底部破裂。
如果袋與袋之間距離太靠近, 不但會產生以上問題, 還會令箱體內氣流上升速度太快, 導致煙塵排放量增加, 濾料的局部過濾負荷太高和清灰力度不足。
根據經驗, 袋與袋之間的邊緣距離應該根據濾袋長度、氣流上升速度綜合考慮設計, 至少大于濾袋直徑的 2/5 （不小于40mm）。上例中應把噴吹管上的濾袋數量從16條減少到14條,每個袋長度増加到6.9m,噴吹孔距離增大
到280mm,除塵器的過濾面積和売體尺寸不變。這樣設計更合理可靠
