脈沖布袋除塵器控制器接線圖-泊頭市康越環保

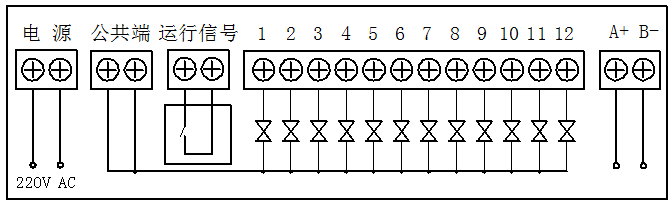

接線方法：  注意印刷板上的接線符號, AC220V端子應接 AC220V電壓,“當”應接地線。千萬不要接錯， 1至終位（如10位控制儀應為1~10,以此類推）及DC24V端子（公用線）接至電磁脈沖閥.脈沖控制儀印刷板上的壓差控制輸入端子與壓差控制儀 （壓差控制儀需配） 的輸出觸點相連接. 即可進行定壓差清灰,

? 注 意
1、由于線路板及接線端子上工作電壓高達220V， 操作時手要保持干燥且不要接觸接線端子 和線路，否則，可能導致觸電事故；
2、由于“功能”按鈕為塑料微型按鈕，操作時應垂直輕按，切忌用力過猛或斜按，否則，很容易損壞按鈕。
3、控制儀周圍不應有腐蝕性氣體，盡量避開強烈震動、強磁、高溫高熱場所;
4、為了正常的生產及設備安全，控制路數、脈沖閥數應由_技術人員進行調整。

脈沖控制儀指示燈顏色的作用。

綠色:表示電源斷開、除塵器停運、閥門全關
紅色:表示電源閉合、除塵器運行、閥門全開等。
綠色燈加紅色燈:閥門半開。
白色:控制回路電源監視燈。
黃色: 不正常狀態 。
