發電機組布袋除塵器粉塵排放_標分析及對策

來源:泊頭市康越環保 發布時間:2017/5/4 14:37:50
發電機組布袋除塵器粉塵排放_標分析及對策濾袋失效與除塵器的設計、安裝、運行、濾袋質量、濾袋的適用范圍,與煙氣工況的匹配等因素有關。其失效的主要原因突出表現為:化學腐蝕、機械損傷與磨損。
1、引言
  神東電力公司是目前國內_的CFB 機組發電公司,公司在運的7 個發電廠、18 臺機組中,有16 臺采用袋式除塵器。隨著機組運行周期增加,袋式除塵器逐漸出現粉塵排放濃度升高,濾袋損壞數量增加,檢修維護費用大,部分機組面臨著新環保排放不達標的問題。
2、袋式除塵器運行中存在的問題:
  公司所屬神華億利發電公司為4×200MW 循環流化床機組,采用低壓脈沖布袋除塵器進行除塵,系統為單元機組配置。每臺爐除塵器布袋過濾面積為24805m2,除塵設計_出口含塵濃度≤50mg/m3。濾袋材質為PPS(聚苯硫醚)+P84(聚酰亞胺)濾料,規格?130mm×8110mm(扁袋),重量約為550g/m2。除塵器濾袋使用壽命達到時限30000h 的周期,特別是#1、#2爐運行平均負荷較高(80%),運行時間達27300h,濾袋不同程度地出現彈性失效,袋體開裂等泄漏現象,直接造成煙塵排放升高。在機組等級檢修及日常維護中,多次零星更換國內其它廠家生產的布袋,布袋器除塵運行效果欠佳,不能達到_新環保標準規定中,煙塵排放量在30mg/m3 以下的目標。從布袋外觀檢查及運行數據記錄,多數布袋都無法滿足現場使用要求,濾袋跟換后,煙塵排放濃度可在短期內降至30~40mg/Nm3,運行3 個月后,煙塵排放濃度逐步增大。
  上灣2×150MW 煤矸石發電廠配套的低壓脈沖布袋除塵器有一個煙氣通道,每個通道兩邊各有2 個袋室,整個除塵器共有4 個袋室,每個袋室1 個袋束,每一臺除塵器共有濾袋數量 4944 條,總過濾面積16315.2m2/臺。#1 機組2009 年10 月投產,2012 年6 月煙氣粉塵排放濃度_標,檢查更換濾袋586 條,換袋率11.85%;2013 年10 月C 級檢修,更換濾袋133 條,換袋率2.69%;2014 年5 月A 級檢修,更換破損布袋250 條,換袋率 5.06% 。#2 鍋爐 2009 年 12 月投產,2012 年4 月#2 爐進行檢修,4 個袋室更換布袋613 條,換袋率12.40%。鍋爐在運行過程中會經常出現布袋脫落,造成出灰不暢。根據2 個電廠布袋除塵器運行狀況,歷次檢修濾袋檢查更換情況及檢測分析,除塵器煙塵排放濃度,在檢修不久后升高的主要是濾袋損壞。

3、濾袋損壞原因分析:
  濾袋失效與除塵器的設計、安裝、運行、濾袋質量、濾袋的適用范圍,與煙氣工況的匹配等因素有關。其失效的主要原因突出表現為:化學腐蝕、機械損傷與磨損。
3.1、化學腐蝕:

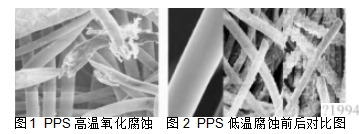

  主要是由于煙氣_溫、煙氣含氧量高、進入布袋除塵器的SOx/NOx 濃度高,與水氣結合,對濾袋造成的氧化腐蝕,如圖1 所示?;瘜W(xué)腐蝕另外一種主要形式是低溫酸結露腐蝕,如圖2 所示。
 1  PPS 高溫氧化腐蝕  圖2  PPS 低溫腐蝕前后對比圖
 1  PPS 高溫氧化腐蝕  圖2  PPS 低溫腐蝕前后對比圖
 3.1、機械損傷與磨損:



主要是由于煙氣分布不均、袋籠安裝不正相互之

間的碰撞、噴吹管相對布袋對齊不正、煙氣流速高造成的濾袋破損。



1 )飛灰、煙氣磨損。煙氣進入布袋單元室后,在空間部分由于粉塵粒子之間相互間的碰撞作用從而產生渦流,這種渦流效應多數作用在_外層布袋垂直面上,以及多數布袋的底部。因此,造成多數布袋底部破損,袋室邊緣的布袋比袋室中間的布袋破損概率大,煙氣入口處的布袋比遠處的容易破損。



2 )零星更換新布袋表面沒有保護性粉塵層,很容易遭到灰磨蝕、油污及其他物質粘附,導致布袋堵塞,其他布袋出力負荷相對增大而加快了布袋損壞。



3 )高料位導致布袋破損。料位過高,淹過布袋,以_速度流過的煙氣與布袋接觸處的積灰產生擾動作用,從而使貼近布袋處的灰形成不同程度的渦流,再加接觸處的灰濃度較高,進一步加劇布袋磨損。

4 )噴吹控制不當。各布袋區域風量不均勻,噴吹壓力和角度不當,導致布袋破損。



5 )布袋質量不過關。由于制造廠家質量不好,縫制布袋的線出現斷裂、高溫?fù)p壞,造成布袋破損。

6 )在布袋安裝時,產生碰傷或劃傷未及時發現,導致運行過程中碰傷劃傷處出現破損。

3.3、 公司下屬發電單位濾袋損壞分析:



針對公司下屬兩個單位濾袋損壞量大的情況,組織了電科院、國內部分濾袋生產企業、除塵器廠家研討,分析損壞原因,得出以下結論。



1 )神華億利發電公司除塵器濾袋的失效主要原因是: 4  臺爐除塵器濾袋 90% 為基建原安裝進口濾 袋,現除塵器運行時間達 28000h ,濾袋接近設計使用壽命 30000h ;在日常維護與等級檢修中更換 10% 濾袋,主要是基建期除塵器安裝質量差,部分預留花板封堵不嚴,殼體及人孔處封閉不嚴,導致局部 存在漏風漏雨的地方,遭受氧化腐蝕。由于更換的濾袋為 PPS+PET (滌綸)或亞克力(丙烯酸脂)混紡料,與煙氣工況不匹配,使用時限為 1  年。

 2)神東熱電公司除塵器濾袋的失效主要原因是磨損,如圖3 所示。
 圖3  濾袋磨損失效圖片
3   濾袋磨損失效圖片

4、提高濾袋使用壽命的措施:
4.1、加強袋式除塵器的運行管理:
  對于除塵器檢修后更換濾袋數量多,在投運之前,_進行預噴涂工作;除塵器的入口煙溫控制在煙氣酸露點以上20℃~25℃,但不高于160℃,防止煙氣對濾袋發生化學腐蝕;除塵器灰斗不能高料位運行,避免出現灰位過高淹沒布袋、粉塵沖刷濾袋底部導致濾袋破損的現象發生;鍋爐發生泄露,要及時退出除塵器的運行。

4.2、除塵器的檢修維護應注意的問題:
  除塵器在檢修之前,應用熒光粉進行檢漏試驗,對查找出來的漏點,對其進行全部消除;對于除塵器花板上預留的堵板,取消花板堵板,全部加裝濾袋;旁路擋板門密封不嚴的要進行認真處理,改進旁路門結構,避免出現泄漏;認真核對噴吹管與袋口的噴吹角度,避免產生氣流偏斜,造成對濾袋的吹損;對除塵器灰斗料位計勤檢查、勤維護,杜絕出現顯示失真的現象;對于零星更換的布袋,在安裝之前應進行預涂灰工作;濾袋安裝后仔細檢查袋底的分布情況,對出現扭轉、碰撞的濾袋進行修復復位;安裝時嚴格執行安裝規范,避免異物調入布袋,袋籠卡子_要卡好,避免使用失效卡子;利用檢修機會在除塵器灰斗大約 1.5m 處加裝大網格,防止布袋脫落后堵塞出灰口;對鍋爐空預器的漏風、除塵器本體的漏風進行治理,使除塵器在運行過程中含氧量不得_過6%;對損壞的濾袋因自身技術力量分析不清楚,進行送檢分析;除塵器整個袋室或者整體更換濾袋,選用_的安裝隊伍,可以避免因?yàn)V袋的安裝不規范,造成濾袋的口部磨損、掉袋、與骨架配合等問題。
4.3、選用與煙氣工況相適應的濾袋:
   選用濾袋考慮的主要因素有:煙氣的溫度、煙氣的成分(如O2 含量、NOX、SO2SO3 含量、H2O 等)、燃煤的元素成分、煙塵的化學組成、煙塵的顆粒級配、煙塵濃度、鍋爐的型式、煙塵的排放要求和性價比。不同煙氣工況下,濾料選擇見下表。



不同煙氣工況下濾料選擇表



煙氣

燃煤

濾料



克重

排放濃度

溫度

硫分



mg/Nm 3







%

%

纖維

基布

g

30

20

≤120

≤6

1

15%P84+

PPS

580/600

表面



160

85%PPS

浸漬

PTFE

≤120

≤6

1.5

PPS

PTFE

580/600

表面

160

浸漬

覆膜

≤120

≤6

1.5 2.5

50%PPS+

PTFE

600

表面

PTFE

160

50%PTFE

浸漬

覆膜

170 240



1 2.5

25%P84+

PTFE

650

表面

PTFE



75%PTFE

浸漬

覆膜

170 260



2.5

PTFE

PTFE

750

表面

PTFE



浸漬

覆膜



1 )滿足煙塵濃度小于 30mg/Nm 3  的環保排放標準,增加濾料的克重,克重 ≥580g/m 2 ,提高過濾精度。

2 )從耐酸性能考慮,煙氣中含有酸腐蝕氣體,增加 PTFE 增強濾料的整體_性能,延長濾袋的壽命。

3 )由于系統的漏風率問題,煙氣中含氧量容易_出 PPS  纖維承受的范圍,選擇加入 PTFE  的濾料,可以有效地防止濾袋的氧化腐蝕,提高濾袋使用壽命。



4 )濾袋的口部制作方式采用雙外筋卡槽,便于 濾袋安裝和口部密封,能很好地解決濾袋脫落的問題。

5 )濾袋底部縫制采用底部向上加強 100mm  筒體同材質的氈材,同時采用底部包底縫制,可以有效地防止濾袋底部的磨損。

4.4、 規范濾袋采購:



在提報采購濾袋的計劃時,參照濾袋的選型原則,根據本單位的實際情況,_明確技術要求;物資采購部門采購濾袋時,應從生產廠家直接采購,要選

擇技術、經濟實力雄厚以及售后服務好的廠家,確保布袋質量;采購到廠后的布袋,抽查取樣送檢,把好驗收關;加強對除塵器布袋全壽命的跟蹤管理,及時將不符合技術要求的濾袋提供商,清理出供應商庫。

4.5 、 除塵器(含濾袋)運行維護方式:


在環保工作已經成為電廠生產運營的否決性指標情況下,電廠可以嘗試創新濾袋采購的管理辦法,采用質保金與質量掛鉤、濾袋使用達到技術協議要求壽命進行獎勵等方式,鼓勵供應商提供質量好的濾袋。同時,可以考慮采用 產品 + 服務 的合作模式,將除塵器(含)運行維護,整體外委于具有_技術實力的濾袋生產廠家,便于統一管理。



5、 結束語:


選用袋式除塵器_可以實現煙氣粉塵排放濃度 <20mg/Nm 3  的新環保要求。目前,公司范圍內運營

電廠投運的布袋除塵器,排放_出設計值或新環保排放要求的達標值。主要原因是除塵器在運行過程中,濾袋失效。改變當前布袋除塵器煙塵排放大的局面,重點是解決濾袋失效的問題。
